中控主機控制模塊介紹

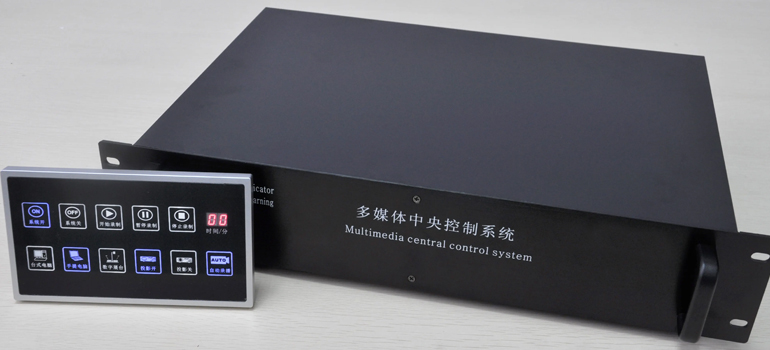

中央控制主機是執行及接收指令的核心設備，它實際上是一臺綜合處理器，主要任是接收指令、處理信息、執行信令和轉換格式，它以網絡和專用線路與各個設備相連接接受操控者發出的控制信令，然后向各個延伸控制設備及被控設備發出控制指令。所有控制功能通過專用系統軟件編程而實現。根據需求可疊加許多模塊，其外部接口一般包括會個IR、RS-232/RS485、I/ORELAY專用NET、Network等。

1.紅外(IR)控制

主要用于對帶紅外遙控器的設備進行控制，連接在主機的紅外端口與被控設備之間。只要電氣設備本身帶有紅外遙控器即可控制通過專用紅外碼學習器把該遙控器的代碼人到控制主機中，即把控制主機當作已經學習好代碼的遙控器，常用來控制的設備包括 DVD、錄像機、展示臺、MD機、帶遙控的AV功放、帶遙控的電動窗簾、投影機、等離子顯示器、帶遙控的電視接收器等。如果主機接口不夠，可增加紅外端口擴展卡進行拓展。

1)紅外輸出口(IR Out)及連接

在系統配置時，每個受控設備都配置一根紅外發射棒，將紅外發射棒粘貼在受控設備的紅外接收端口并與主機紅外輸出口(IROut)連接起來(最長距離為150m)即可以控制具有紅外遙控器的紅外設備。

2)紅外輸入口(IRIn)及連接

與系統的紅外發射裝置連接以接收控制信號，也可以使用任何與系統紅外協議互通的紅外遙控器作為主機的遙控器。

2.RS-232/RS422/RS-485串口控制

幾乎所有的具有CPU單元的設備均帶有RS-232控制方式，這是用來管理及調試設備的常用方式。但是必須注意，有很多廠家并不公開其控制代碼協議，所以在選擇該類型設備時一定要注意，只有公開其控制協議，并且受控設備帶RS-232/RS-422/RS-485控制方式，即可通過中央集成控制系統對其進行控制。常用RS232/RS-422/RS-485控制設備包括音視頻矩陣切換器、RGB矩陣切換器、監控主機、多畫面分割器、部分投影機等。

在配置時，每個設備配置1個RS-232/RS422/RS-485接口，通常控制主機會帶有若干個接口，如若不夠，可通過配置RS-232/RS422/RS485模塊來增加RS-232/RS422/RS-485接口。

3.RELAYI/O觸點控制

RELAYI/O只有開和關兩種狀態，常用此種方式控制的設備為該設備既無紅外又無 RS-232/RS485，式相當按開與關，用于控制強電設備，如時序電源電動窗簾、幕布及燈光等。

1)輸入口(Input)

輸入口可以用儆檢測開關狀態，也可以用做檢測電壓的變化(~10Vc)，但在系統中往往用于檢測門磁開關、移動探測、房間隔離、電機位置、傳感器等。

2)I/O口

I/O口可用于監測任何模擬或者數字的輸人，在系統中常用于LED、TTL電路，以控制高電流繼電器、濕接點繼電器等。

4.控制模塊

系統為了實現各種功能，除了主機帶有部分常用模塊外，另外可以選配各種各樣的模塊以實現各種不同的功能。一般控制模塊有音量控制模塊、電源控制與調光模塊、溫度感應模塊、電話控制模塊、網絡控制模塊、視頻模塊和電腦模塊等。具體又可分為音視頻切換模塊、VGA信號切換模塊、紅外學習及發射模塊、設備電源管理模塊、電動屏幕控制模塊、音色和音量處理模塊、控制接口處理模塊和電源模塊等。通過這些模塊被控設備可以調整音頻系統總音量，音視頻信號和數據信號之間的任意切換，可實現攝像機的鏡頭旋轉、變焦、光圈等調節，窗簾的開啟和閉合，電動投影幕的下降和上升等。除可以完成以上各模塊特定的功能外，還可以通過編程方式，增加其他控制或通信功能。

5.無線接收器

智能化中央控制系統可通過有線/無線形式和界面對幾乎所有的電氣設備進行控制，無線接收器是無線觸摸屏或面板和控制主機之間進行通信的橋梁。每個無線觸摸屏或面板必須有相應的接收器，確保能夠與主機進行正常的通信。一個接收器最多能夠同時與10~15個無線觸摸屏或面板保持通信。

6.專用NET

各個廠家都有自己的專用NET(如Crestron的Cresnet、AMX的AXLink等)，主要用來連接其自身設備的總線，一般不能與其他廠商的設備相兼容，常用的專用NET控制模塊有音量控制模塊、電源控制模塊、調光模塊、溫度感應模塊、電話控制模塊、網絡控制模塊、視頻模塊、電腦模塊等。但它們一般多采用RS-232方式控制。

8.Network(網絡)

隨著網絡技術的飛速發展及普遍應用，基于Web的方式越來越多地被應用到各種場合，中央集成控制系統的主機也可以通過增加相應模塊或內嵌模塊即 Web服務器的形式提供通過IE瀏覽器訪問 Web服務器的方式實現網上控制，廠家的中高端產品一般均提供或通過增加模塊實現此功能，但部分低端產品為了減少成本是不具備該功能的。
