HDMI高清矩陣切換器

產品簡介

伯奧克HDMI系列矩陣是伯奧克研發生產的高性能數字矩陣切換器，用于將HDMI信號從多個信號源路由至任意或全部具有HDMI功能的顯示設備。這些與HDMI 1.3兼容的矩陣切換器支持高達1920x1200和 HDTV1080p/60的分辨率，并且符合HDCP標準，允許將一個信號源同時分配至一個或多個兼容的顯示設備。HDMI不僅可以滿足1080P的分辨率，還能支持DVD Audio等數字音頻格式，支持八聲道96kHz或立體聲192kHz數碼音頻傳送，可以傳送無壓縮的音頻信號及視頻信號。HDMI可用于機頂盒、DVD播放機、個人電腦、電視游樂器、綜合擴大機、數字音響與電視機。

接口: HDMI
帶寬：12.75Gbps
分辨率: 1080p
機箱:1-12U標準機架式

產品特性

最大支持128路信號輸入輸出

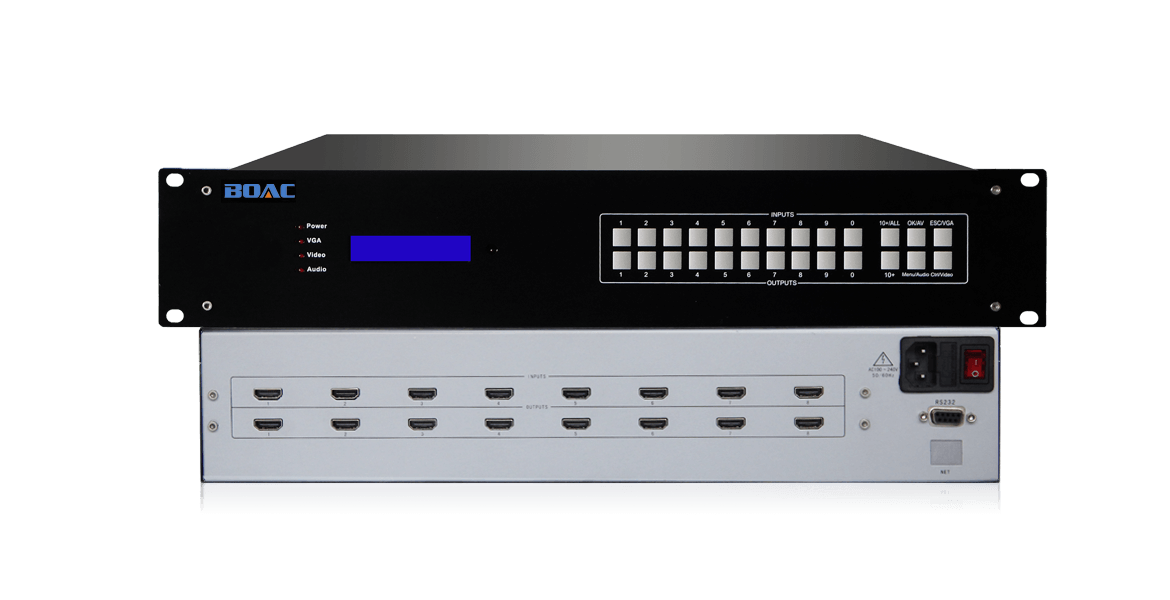

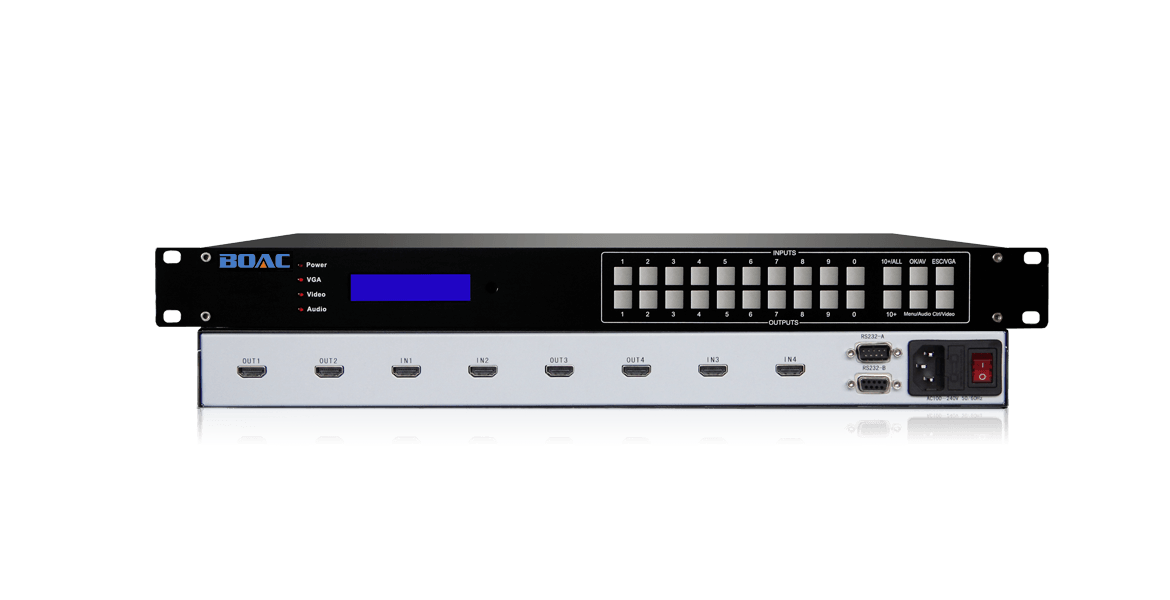

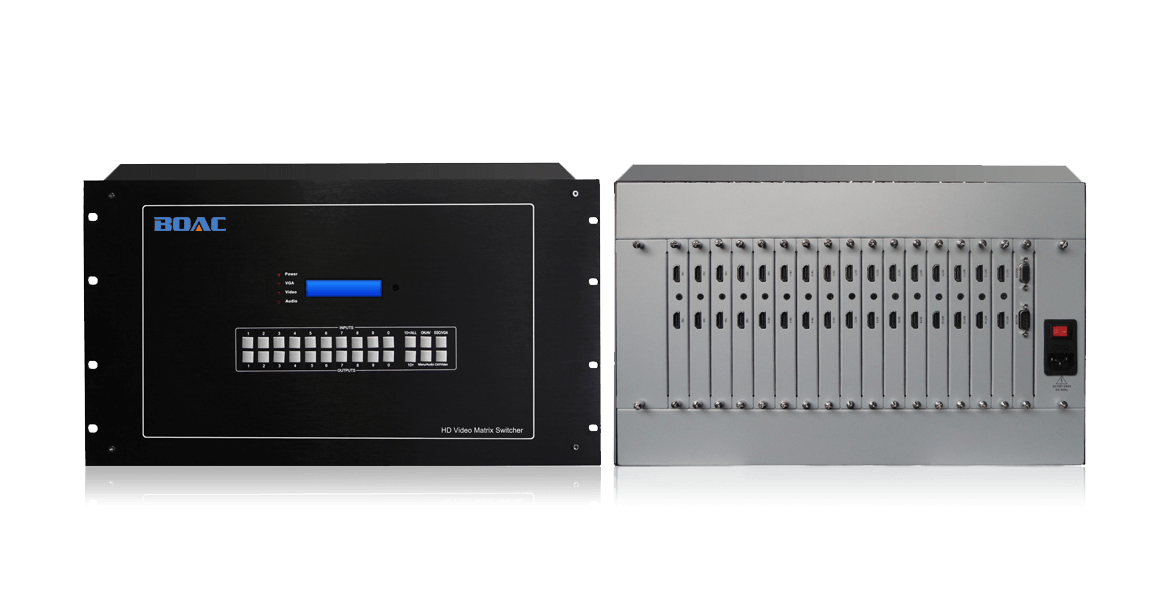

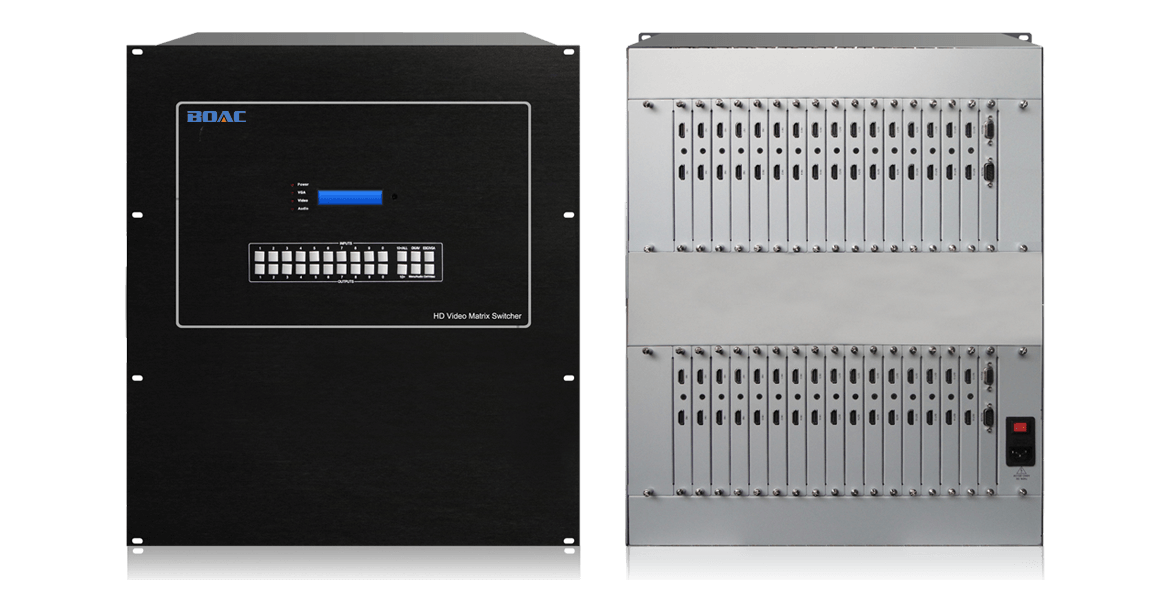

支持4/8/16/32/64/128路HDMI信號作為輸入和輸出。(32路以上需定制)

模塊化的結構設計(16路以上)

模塊化結構是電子設備結構設計發展的必然趨勢，模塊化設計使產品的日常維護、保養以及更新升級變得更加簡便；

4K超高清分辨率

使用專用驅動芯片，支持長線傳輸；高達12.75GBPS的電訊級交換核心，確保支持4Kx2K無壓縮傳輸高清分辨率顯示效果極佳；

多種管理方式

支持紅外遙控、面板管理、RS232管理、網絡管理及計算機軟件管理，使對矩陣的控制變得隨心所欲；

用戶自定義方案儲存與調用

提供最多32個用戶自定義的輸出通道配置方案，并可對方案進行儲存與調用，免去在多組預定模式間切換時的繁瑣操作，在客戶端可以輕松管理預案的調用與管理；

高可靠電源系統

采用雙電源冗余備份設計，由芯片控制電源進行負載均衡，當一個電源出現故障時，另一個電源馬上可以接管其工作，在更換電源后，又是兩個電源協同工作。冗余電源設計充分實現矩陣系統的高可用性。

產品參數

基本參數：

帶寬(速率)　　　　　　　　　　　　　　　　12.75Gbps滿載
亮色度干擾　　　　　　　　　　　　　　　-55dB@5Mhz
微分相位　　　　　　　　　　　　　　　　0.05o(RL=150Ω)
微分增益　　　　　　　　　　　　　　　　0.05%(RL=150Ω)
最大傳播延時　　　　　　　　　　　　　　　5ns(±1ns)
切換速度　　　　　　　　　　　　　　　　　≤100ns

信號接口：

信號類型　　　　　　　　　　　　　　　　　HDTV 高清信號
信號接口　　　　　　　　　　　　　　　　　HDMI (A型19針母頭)
信號版本　　　　　　　　　　　　　　　　　HDMI1.3
最小電平　　　　　　　　　　　　　　　　　0.5Vp-p
最大電平　　　　　　　　　　　　　　　　　1.0Vp-p
阻抗　　　　　　　　　　　　　　　　　　　75Ω
回波損耗　　　　　　　　　　　　　　　　　-30db@5MHz

控制類型：

控制方式　　　　　　　　　　　　　　　　　面板、遙控、軟件
面板按　　　　　　　　　　　　　　　　　　觸點
控制接口　　　　　　　　　　　　　　　　　RS-232(DB9)
波特率與協議波特率　　　　　　　　　　　　9600
數據位　　　　　　　　　　　　　　　　　　8位
停止位　　　　　　　　　　　　　　　　　　1位，無奇偶校驗位
串行控制口結構　　　　　　　　　　　　　　2=TX，3=RX，5=GND
TCP/ IP 接口　　　　　　　　　　　　　　　RJ45
網絡控制協議　　　　　　　　　　　　　　　UDP;TCP/IP

產品規格:

電源　　　　　　　　　　　　　　　　　　100VAC ~ 240VAC, 50/60 Hz
存儲環境溫度　　　　　　　　　　　　　　 -20°C ~ +60°C
工作溫度　　　　　　　　　　　　　　　　 0℃-50℃
相對環境濕度　　　　　　　　　　　　　　 5%~ 75%
尺寸　　　　　　　　　　　　　　　　　　標準機架式1-12U
