4K超高清矩陣切換器

產品簡介

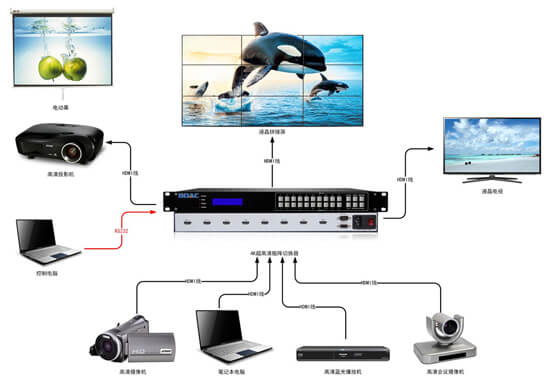

伯奧克4K超高清矩陣伯奧克新研發生產的一款4K超高清分辨率HDMI矩陣產品，超高分辨率：（4096x2160），可連接多個不同的4K HDMI信號輸入源, 和多個不同的4K HDMI接收顯示設備。用戶可以同一時間使用多個接收顯示設備選擇任意一個不同的信號輸入源，多個顯示設備可選擇相同或不同的輸出信號。可遠程遙控或預先設置信號源輸入順序等多種控制方式，智能選擇默認信號源智能跳過處于關機狀態的輸入端口。4K超高清矩陣在各類指揮中心、調度中心、分析中心、會議中心、視頻會議、虛擬模擬中心、圖像展示等等多信號源的AV工程得到廣泛應用。

接口: HDMI
帶寬：12.75Gbps
分辨率: 1080p/4K
機箱:1-12U標準機架式

產品特性

最大支持128路信號輸入輸出

支持4/8/16/32/64/128路4K HDMI信號作為輸入和輸出。(32路以上需定制)

模塊化的結構設計(16路以上)

模塊化結構是電子設備結構設計發展的必然趨勢，模塊化設計使產品的日常維護、保養以及更新升級變得更加簡便；

4K超高清分辨率

使用專用驅動芯片，支持長線傳輸；高達12.75GBPS的電訊級交換核心，確保支持4Kx2K無壓縮傳輸高清分辨率顯示效果極佳；

多種管理方式

支持紅外遙控、面板管理、RS232管理、網絡管理及計算機軟件管理，使對矩陣的控制變得隨心所欲；

用戶自定義方案儲存與調用

提供最多32個用戶自定義的輸出通道配置方案，并可對方案進行儲存與調用，免去在多組預定模式間切換時的繁瑣操作，在客戶端可以輕松管理預案的調用與管理；

高可靠電源系統

采用雙電源冗余備份設計，由芯片控制電源進行負載均衡，當一個電源出現故障時，另一個電源馬上可以接管其工作，在更換電源后，又是兩個電源協同工作。冗余電源設計充分實現矩陣系統的高可用性。

產品參數

基本參數：

帶寬(速率)　　　　　　　　　　　　　　　　12.75Gbps滿載
亮色度干擾　　　　　　　　　　　　　　　-55dB@5Mhz
微分相位　　　　　　　　　　　　　　　　0.05o(RL=150Ω)
微分增益　　　　　　　　　　　　　　　　0.05%(RL=150Ω)
最大傳播延時　　　　　　　　　　　　　　　5ns(±1ns)
切換速度　　　　　　　　　　　　　　　　　≤100ns

信號接口：

信號類型　　　　　　　　　　　　　　　　　HDTV 高清信號
信號接口　　　　　　　　　　　　　　　　　HDMI (A型19針母頭)
信號版本　　　　　　　　　　　　　　　　　HDMI1.3
最小電平　　　　　　　　　　　　　　　　　0.5Vp-p
最大電平　　　　　　　　　　　　　　　　　1.0Vp-p
阻抗　　　　　　　　　　　　　　　　　　　75Ω
回波損耗　　　　　　　　　　　　　　　　　-30db@5MHz

控制類型：

控制方式　　　　　　　　　　　　　　　　　面板、遙控、軟件
面板按　　　　　　　　　　　　　　　　　　觸點
控制接口　　　　　　　　　　　　　　　　　RS-232(DB9)
波特率與協議波特率　　　　　　　　　　　　9600
數據位　　　　　　　　　　　　　　　　　　8位
停止位　　　　　　　　　　　　　　　　　　1位，無奇偶校驗位
串行控制口結構　　　　　　　　　　　　　　2=TX，3=RX，5=GND
TCP/ IP 接口　　　　　　　　　　　　　　　RJ45
網絡控制協議　　　　　　　　　　　　　　　UDP;TCP/IP

產品規格:

電源　　　　　　　　　　　　　　　　　　100VAC ~ 240VAC, 50/60 Hz
存儲環境溫度　　　　　　　　　　　　　　 -20°C ~ +60°C
工作溫度　　　　　　　　　　　　　　　　 0℃-50℃
相對環境濕度　　　　　　　　　　　　　　 5%~ 75%
尺寸　　　　　　　　　　　　　　　　　　標準機架式1-12U
