RGB矩陣切換器

產品簡介

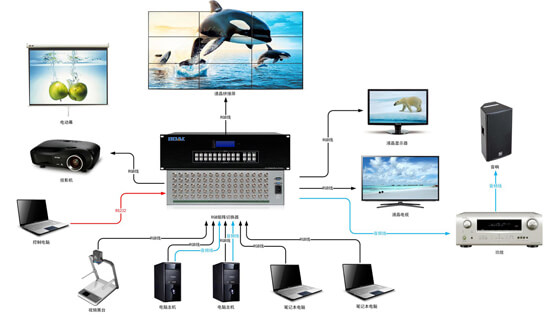

伯奧克RGB系列矩陣切換器是一款高性能的專業RGBHV信號切換設備，用于多個PC信號輸入輸出交叉切換，提供獨立的RGBHV分量輸入、輸出端子，每路分量信號單獨傳輸，單獨切換，使信號傳輸衰減降至最低，圖像信號能高保真輸出。所有型號都支持通過螺絲鎖定器輸出平衡或非平衡立體聲音頻。使用預端接電纜組件可以省卻壓接操作，使安裝過程更為快速便捷。廣泛應用于廣播電視工程，多媒體會議廳，大屏幕顯示工程，電視教學，指揮控制中心等場合。

接口:5BNC
帶寬：500MHz
分辨率:1080p
機箱:3-12U標準機架式

產品特性

最大支持128路信號輸入輸出

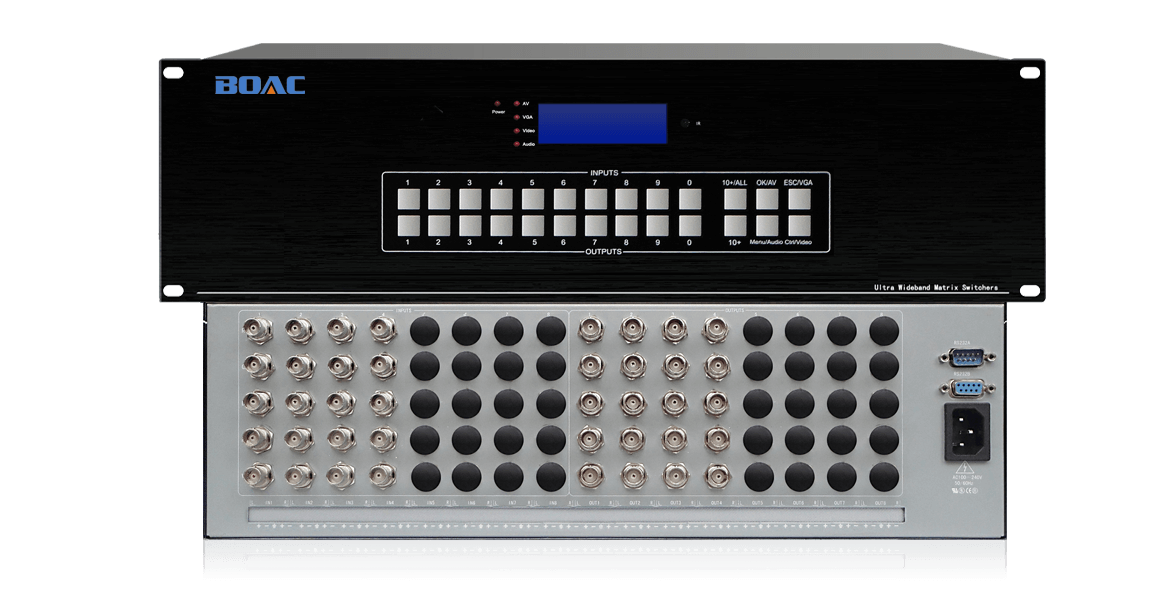

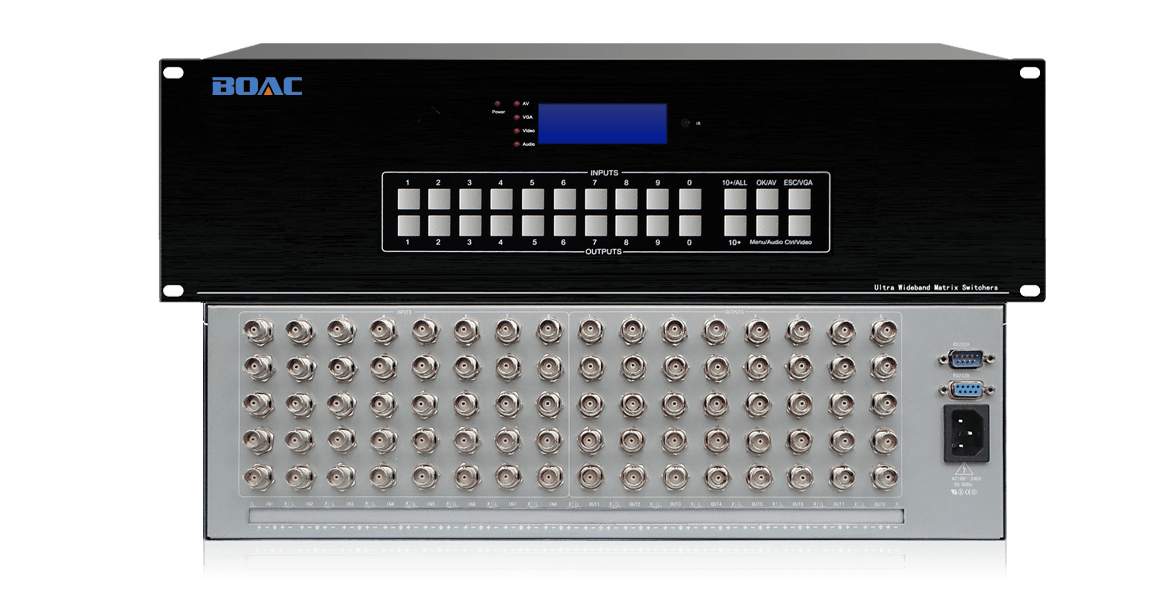

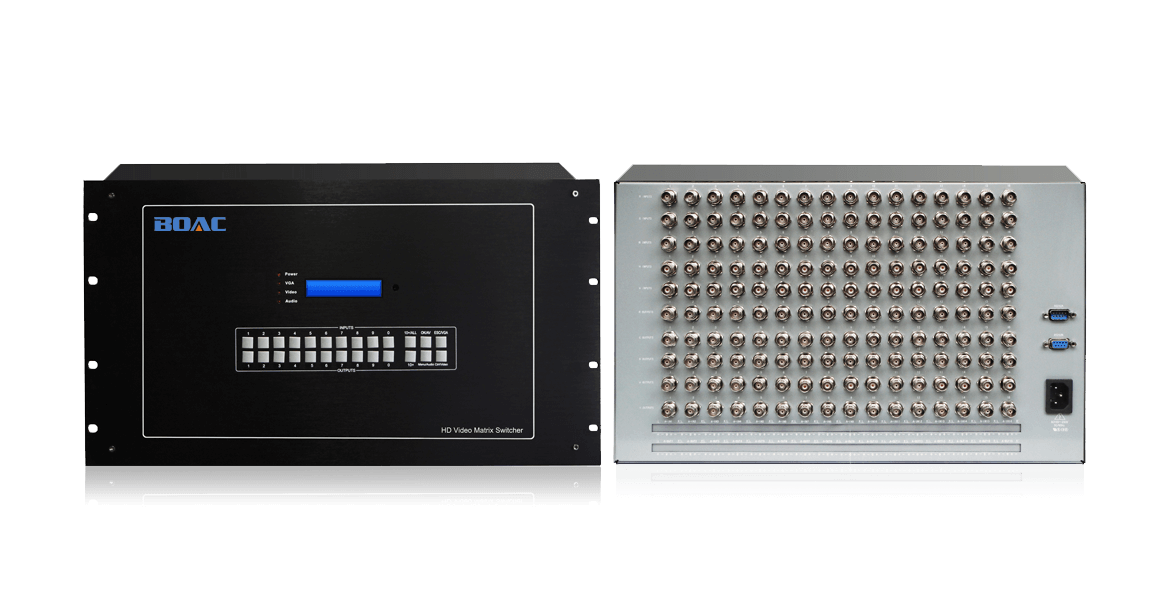

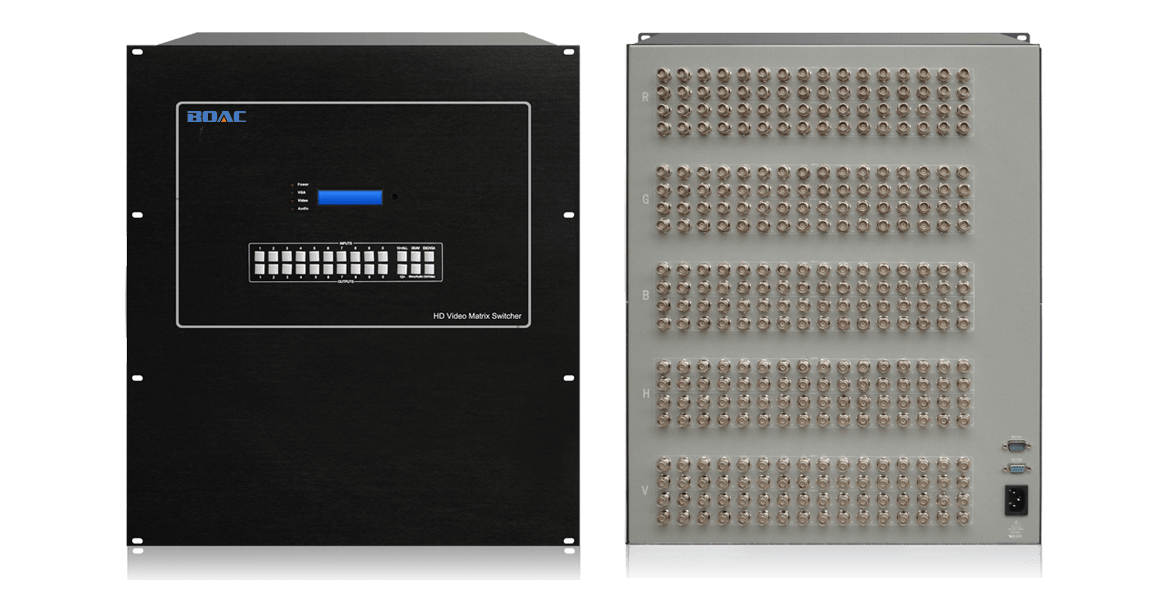

支持4/8/16/32/64/128路RGBHV信號作為輸入和輸出。(32路以上需定制)

采用高帶寬專業開關芯片

內部采用高帶寬專業開關芯片，圖像清晰；輸入、輸出端口采用了過電平及ESD的雙重保護設計，增強了產品的抗過載能力；

內嵌智能控制

內嵌智能控制，采用了獨特的處理方式，大大提高了設備的切換速度，實現了指令之間不需等待的快速控制；

多種管理方式

支持紅外遙控、面板管理、RS232管理、網絡管理及計算機軟件管理，使對矩陣的控制變得隨心所欲；

用戶自定義方案儲存與調用

提供最多32個用戶自定義的輸出通道配置方案，并可對方案進行儲存與調用，免去在多組預定模式間切換時的繁瑣操作，在客戶端可以輕松管理預案的調用與管理；

掉電保護

所謂斷電保護功能，即切換設備在正常工作時可存儲最后的通道切換命令，當因突發情況發生斷電后，設備仍將保存此命令，待接電后設備自動恢復為原有的切換狀態。

產品參數

基本參數：

帶寬(速率)　　　　　　　　　　　　　　　　500Mhz(-3db)滿載
亮色度干擾　　　　　　　　　　　　　　　-55dB@5Mhz
微分相位　　　　　　　　　　　　　　　　0.05o(RL=150Ω)
微分增益　　　　　　　　　　　　　　　　0.05%(RL=150Ω)
最大傳播延時　　　　　　　　　　　　　　　5ns(±1ns)
切換速度　　　　　　　　　　　　　　　　　≤100ns

信號接口：

信號類型　　　　　　　　　　　　　　　　　RGBHV 視頻信號
信號接口　　　　　　　　　　　　　　　　　5BNC接口
最小電平　　　　　　　　　　　　　　　　　0.5Vp-p
最大電平　　　　　　　　　　　　　　　　　1.0Vp-p
阻抗　　　　　　　　　　　　　　　　　　　75Ω
回波損耗　　　　　　　　　　　　　　　　　-30db@5MHz

音頻（可選配）：

增率　　　　　　　　　　　　　　　　　　　0 dB
頻率響應　　　　　　　　　　　　　　　　　20 Hz ~ 20 kHz
總諧波失真　　　　　　　　　　　　　　　　0.05%
共態抑制比　　　　　　　　　　　　　　　　>75dB @: 20 Hz ~ 20 kHz
信號類型　　　　　　　　　　　　　　　　　立體聲，非平衡
接口類型　　　　　　　　　　　　　　　　　RCA/鳳凰端子接口
輸入最大電平　　　　　　　　　　　　　　　+19.5dBu
輸入阻抗　　　　　　　　　　　　　　　　　>10KΩ
輸出阻抗　　　　　　　　　　　　　　　　　>50Ω

控制類型：

控制方式　　　　　　　　　　　　　　　　　面板、遙控、軟件
面板按　　　　　　　　　　　　　　　　　　觸點
控制接口　　　　　　　　　　　　　　　　　RS-232(DB9)
波特率與協議波特率　　　　　　　　　　　　9600
數據位　　　　　　　　　　　　　　　　　　8位
停止位　　　　　　　　　　　　　　　　　　1位，無奇偶校驗位
串行控制口結構　　　　　　　　　　　　　　2=TX，3=RX，5=GND
TCP/ IP 接口　　　　　　　　　　　　　　　RJ45
網絡控制協議　　　　　　　　　　　　　　　UDP;TCP/IP

產品規格:

電源　　　　　　　　　　　　　　　　　　100VAC ~ 240VAC, 50/60 Hz
存儲環境溫度　　　　　　　　　　　　　　 -20°C ~ +60°C
工作溫度　　　　　　　　　　　　　　　　 0℃-50℃
相對環境濕度　　　　　　　　　　　　　　 5%~ 75%
尺寸　　　　　　　　　　　　　　　　　　標準機架式3-12U
