高清網絡矩陣切換器

產品簡介

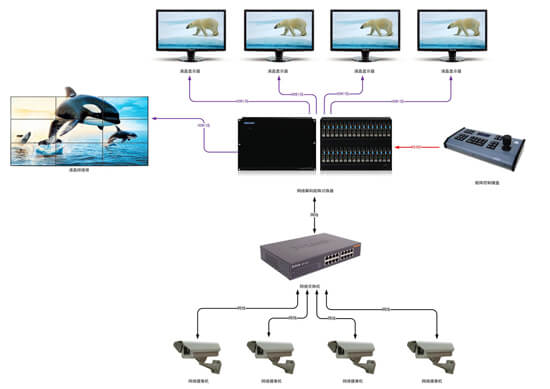

伯奧克系列網絡解碼矩陣可以將前端高清網絡攝像機、模擬攝像機信號通過網絡傳輸將視頻數據解碼輸出至高清監視器、大屏等，通過網絡矩陣控制鍵盤、平臺客戶端實現對高清、標清視頻圖像調用控制、預覽支持CS/BS模式預覽及控制，可實現流媒體轉發、權限分配、電子地圖、實現圖像畫面任意分割，預案調用等顯示方式，實現實時語音對講，報警聯動輸出等功能。本系統應用于高清矩陣系統解決方案中，系統采用LINUX操作系統，穩定性強、本產品功能完善、穩定可靠、操作簡單，適合于高清大屏圖像解碼上電視墻的網絡視頻監控場合。

接口: VGA、HDMI、RJ45、USB
解碼能力：單屏，1畫面時1080P 4畫面時720P 9畫面D1及D1以下
畫面分割:4/9/16/25畫面
機箱:1-4U標準機架式

產品特性

編解碼卡支持熱插拔

編解碼卡支持熱插拔，可方便進行維護；支持直流/交流電源，適應于機房等應用環境。完善的電路保護，多重看門狗功能，設備永不死機。

多種輪巡方案預設定

支持模擬、數字視頻的CIF、D1、960H、720P、960P、1080P、3M、5M信號的輸入和矩陣輸出；支持標清，高清視頻信號的矩陣切換和輸出；支持網絡鍵盤，客戶端WEB等控制切換；支持單畫面、多畫面各種輪巡方案預設定；

多樣的聯網功能

支持11個千兆帶寬網絡接口；網絡集中存儲，可擴展掛載IPSAN/NAS/NVR流媒體轉發網絡存儲；TCP/IP協議，支持RTP/RTSP/RTCP/TCP/UDP/DHCP/PPPoE等網絡協議；支持多路報警信號輸入和輸出，支持報警聯動；支持智能分析設備接入聯動報警輸出；支持遠程控制模擬、數字視頻切換上墻；支持遠程重啟、遠程升級和恢復默認設置等操作；支持用戶權限管理、流媒體轉發、ONVIF協議；

視頻動態檢測

具有視頻動態檢測功能，可以實現對每一個攝像機動態圖像檢測，移動偵測、視頻遮擋、斷線報警、每一路視頻動態檢測可劃分為多個區域，自行設置檢測區域及自定義區域靈敏度，因此，可以根據不同的攝像部位設置不同靈敏度的圖像變化報警或者自動啟動錄像；

超強解碼能力

接入網絡攝像機數量,256 臺分辨率為1080P/960P/720/D1的網絡攝像機;解碼能力(單屏):-16型：1畫面 = 1080P；4畫面 = 960/720P；9/16畫面 = D1及D1以下； -25型：1/4畫面 = 1080P；9畫面 = 960/720P；16/25畫面 = D1及D1以下；（注：具體以解碼卡的解碼能力為準，以便適時修改參數）；

靈活的操作方式

所見即所得的操作方式，通過統一操作平臺系統或三維主控制鍵盤，實現對電視墻所有屏幕及前端球機等設備的遠程控制。

產品參數

基本參數：

HDMI拼接功能　　　　　　　　　　　　　選配
HDMI輸出　　　　　　　　　　　　　　　單機箱最大16路，可級聯最大48路，超過 　　　　　　　　　　　　　　　　　　　48路可定制
VGA輸出　　　　　　　　　　　　　　　　單機箱最大16路，可級聯最大48路，超過 　　　　　　　　　　　　　　　　　　　48路可定制
HDMI輸入　　　　　　　　　　　　　　　單機箱最大16路，可級聯最大48路，超過 　　　　　　　　　　　　　　　　　　　48路可定制
畫面分割數量　　　　　　　　　　　　　　1/4/9/16/25，首屏自帶平臺管理軟件
輸出分辨率　　　　　　　　　　　　　　　1920*1080，1366*768
接入網絡攝像機　　　　　　　　　　　　　單機箱最大256臺，分辨率為1080P/
　　　　　　　　　　　　　　　　　　　960P/720/D1的網絡攝像機
解碼能力　　　　　　　　　　　　　　　　1畫面1080P，4畫面720P，9畫面 D1及
　　　　　　　　　　　　　　　　　　　D1以下，16畫面D1，25畫面D1
攝像機帶寬　　　　　　　　　　　　　　　200萬:8Mbps，130萬:6Mbps，100萬:
　　　　　　　　　　　　　　　　　　　4Mbps,40萬:2Mbps
網絡接口　　　　　　　　　　　　　　　　RJ45，10M/100M/1000Mbps自適應以
　　　　　　　　　　　　　　　　　　　太網口
串行接口　　　　　　　　　　　　　　　　1個標準RS485鍵盤接口接控制鍵盤，1個
　　　　　　　　　　　　　　　　　　　標準RS232接口控制拼接屏
USB接口　　　　　　　　　　　　　　　　有
在線升級　　　　　　　　　　　　　　　　可通過USB接口或網絡進行在線升級
顯示響應速度　　　　　　　　　　　　　　A攝像機切換到B攝像機顯示速度小于1秒
控球響應速度　　　　　　　　　　　　　　小于1秒

產品規格:

電源　　　　　　　　　　　　　　　　　　220V
功耗　　　　　　　　　　　　　　　　　　≤160W
體積　　　　　　　　　　　　　　　　　　標準4U機箱
工作溫度　　　　　　　　　　　　　　　　-10℃-＋55℃
工作濕度　　　　　　　　　　　　　　　　10％-90％
